O rolamento rígido de esferas e o rolamento de esferas de contato angular são rolamentos representativos. Com a capacidade de carregar uma carga radial e uma carga axial bidirecional, eles são amplamente utilizados em muitas aplicações. Eles são adequados para condições de rotação de alta velocidade e baixo ruído e vibração. Os rolamentos vedados com cobertura de placa de aço contra poeira ou anel de vedação de borracha são pré-preenchidos com graxa. Os rolamentos com anel de parada ou flange no anel externo são fáceis de localizar axialmente e são convenientes para instalação na carcaça. O tamanho do rolamento de carga máximo é o mesmo do rolamento padrão, mas há uma ranhura de enchimento nos anéis interno e externo, o que aumenta o número de esferas e a carga nominal.
O rolamento rígido de esferas é o tipo mais comum de rolamento. Ele suporta principalmente a carga radial e também pode suportar carga radial e carga axial ao mesmo tempo. Quando suporta apenas a carga radial, o ângulo de contato é zero. Quando o rolamento rígido de esferas tem uma grande folga radial, ele tem o desempenho de um rolamento de contato angular e pode suportar uma grande carga axial. O coeficiente de atrito do rolamento rígido de esferas é muito pequeno e a velocidade limite é muito alta.

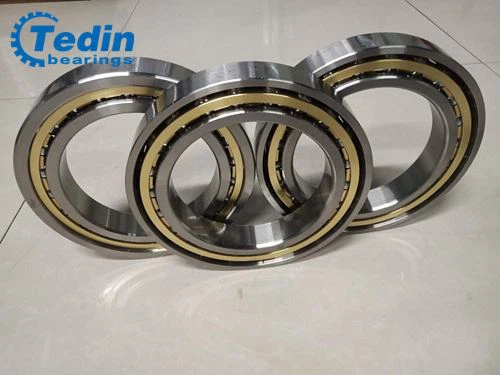

Rolamento de esferas de contato angular:
Existem ângulos de contato entre as raças e a bola. Os ângulos de contato padrão são 15/25 e 40 graus. Quanto maior for o ângulo de contato, maior será a capacidade de carga axial. Quanto menor for o ângulo de contato, melhor será a rotação em alta velocidade. O rolamento de esferas de contato angular de uma carreira pode suportar carga radial e carga axial unidirecional. Rolamentos de contato angular de pares combinados: combinação DB, combinação DF e rolamento de esferas de contato angular de duas carreiras podem suportar carga radial e carga axial bidirecional. A combinação DT é adequada para carga axial unidirecional Quando a carga nominal de um rolamento grande e único é insuficiente, o rolamento do tipo ACH é usado para alta velocidade, com diâmetro de esfera pequeno e muitas esferas, que são principalmente usados para fusos de máquinas-ferramenta. De modo geral, o rolamento de esferas de contato angular é adequado para condições de rotação de alta velocidade e alta precisão.
Em termos de estrutura:
Para rolamentos rígidos de esferas e rolamentos de esferas de contato angular com o mesmo diâmetro e largura interno e externo, o tamanho do anel interno e a estrutura são os mesmos, enquanto o tamanho do anel externo e a estrutura são diferentes:
1. Os rolamentos rígidos de esferas têm ombros duplos em ambos os lados da ranhura externa, enquanto os rolamentos de esferas de contato angular geralmente têm um único ombro;
2. A curvatura da pista externa do rolamento rígido de esferas é diferente daquela da esfera de contato angular, a última geralmente é maior do que a anterior;
3. A posição da ranhura do anel externo do rolamento rígido de esferas é diferente daquela do rolamento de esferas de contato angular. O valor específico é considerado no projeto do rolamento de esferas de contato angular, que está relacionado ao grau do ângulo de contato;
Em termos de aplicação:
1. O rolamento rígido de esferas é adequado para rolamento de força radial, menor força axial, carga axial radial combinada e carga de momento, enquanto o rolamento de esferas de contato angular pode suportar uma única carga radial, carga axial maior (diferente com o ângulo de contato), e o acoplamento duplo (pares combinados diferentes) pode suportar a carga axial bidirecional e a carga de momento.
2. A velocidade limite do rolamento de esferas de contato angular com o mesmo tamanho é maior do que a do rolamento rígido de esferas.
