Existem cinco tipos de rolamentos comumente usados em fusos de máquinas-ferramenta: rolamentos rígidos de esferas, rolamentos de esferas de contato angular, rolamentos axiais de esferas de contato angular de duas direções, rolamentos de rolos cilíndricos de duas carreiras e rolamentos de rolos cônicos.
Rolamentos rígidos de esferas: Este tipo de rolamento geralmente é usado apenas para suportar carga radial. Como a folga não é ajustável, ela é frequentemente usada em ocasiões que requerem baixa precisão e não precisam de pré-carga, como fusos de furadeiras comuns.
2. Rolamentos de esferas de contato angularpode suportar cargas radiais e axiais ao mesmo tempo. Como eles causarão força axial interna quando suportam cargas radiais, eles devem ser instalados e usados. Os métodos de configuração são&back-to-back" e&face a face &. ," tandem" e&múltiplos &, etc., e a rigidez do fuso pode ser melhorada por pré-aperto. Este tipo de rolamento possui três ângulos de contato de 15 °, 25 ° e 40 °. O rolamento de esferas de contato angular de alta precisão B7000CY com um ângulo de contato de 15 ° é um rolamento especial projetado especialmente para o fuso de uma retificadora de alta velocidade. O rolamento possui um design de estrutura interna. Além da mudança, os anéis e corpos rolantes são feitos de aço de rolamento de escória eletrolítica de alta qualidade. O material da gaiola é um tubo de tecido laminado fenólico, com níveis de tolerância 5, 4 e 2. Portanto, este tipo de rolamento tem alta precisão de rotação e velocidade limite, baixo atrito e aumento de baixa temperatura.
3. Rolamentos axiais de esferas de contato angular de duas direçõesgeralmente usam rolamentos de esferas de contato angular de impulso bidirecional do tipo 230.000, com um ângulo de contato de 60 °, que é sustentado por um anel de sede com orifícios de lubrificação, dois anéis de eixo, um anel espaçador e dois conjuntos de esferas de aço. Componentes do quadro. Escolher a altura certa do espaçador pode fazer com que o rolamento tenha a pré-carga necessária após a montagem.
Este tipo de rolamento pode suportar carga axial bidirecional, tem boa rigidez, baixa temperatura durante a lubrificação normal, alta velocidade e fácil de montar e desmontar. Como uma nova estrutura, é atualmente usado principalmente para fusos, como retificadoras, tornos, mandriladoras, fresadoras, perfuradoras, etc. Acima, é frequentemente combinado com rolamentos de rolos cilíndricos de duas carreiras em uso.
4. Rolamentos de rolos cilíndricos de duas carreirassão capazes de suportar cargas radiais maiores e permitir velocidades mais altas. As duas carreiras de rolos no rolamento são dispostas de forma cruzada, a frequência de flutuação durante a rotação pode ser duplicada em comparação com o rolamento de uma carreira e a amplitude é reduzida em 70%.
Existem dois tipos de rolamentos desse tipo comumente usados: NN30 / W33, NN30K / W33 duas séries de rolamentos com nervuras no anel interno e anel externo separável; NNU49 / W33, NNU49K / W33 rolamentos de duas séries com nervuras no anel externo, interno O anel interno pode ser separado. O anel interno das séries NN30K / W33 e NNU49K / W33 tem um orifício cônico (cônico 1:12), que é combinado com o munhão cônico do eixo principal. O anel interno pode ser movido axialmente para expandir o anel interno para reduzir a folga do rolamento pequeno e mesmo pré-apertar o rolamento. Os rolamentos de furo cilíndrico são geralmente montados a quente para reduzir a folga do rolamento usando ajuste de interferência ou para obter um pré-aperto. Para rolamentos da série NNU49 com um anel interno separável, a pista é geralmente processada depois que o anel interno é equipado com um fuso para obter alta precisão de rotação do fuso.

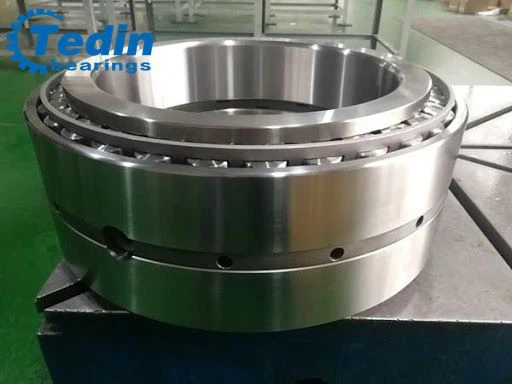

5. Rolamentos de rolos cônicospodem suportar cargas radiais e axiais ao mesmo tempo, e os rolamentos de rolos cônicos de duas carreiras podem suportar cargas axiais bidirecionais.
Devido ao atrito deslizante entre a extremidade grande do rolo cônico e a nervura do anel interno, a velocidade limite é frequentemente menor do que a dos rolamentos de rolos cilíndricos do mesmo tamanho. Os rolamentos de rolos cônicos ocos podem usar óleo para resfriar os rolos para reduzir o aumento da temperatura e aumentar a velocidade permitida. Porém, o processo de fabricação desse tipo de rolamento é complicado e os requisitos para o sistema de lubrificação da máquina-ferramenta também são elevados. Geralmente, ele só é usado no fuso horizontal com requisitos especiais.
